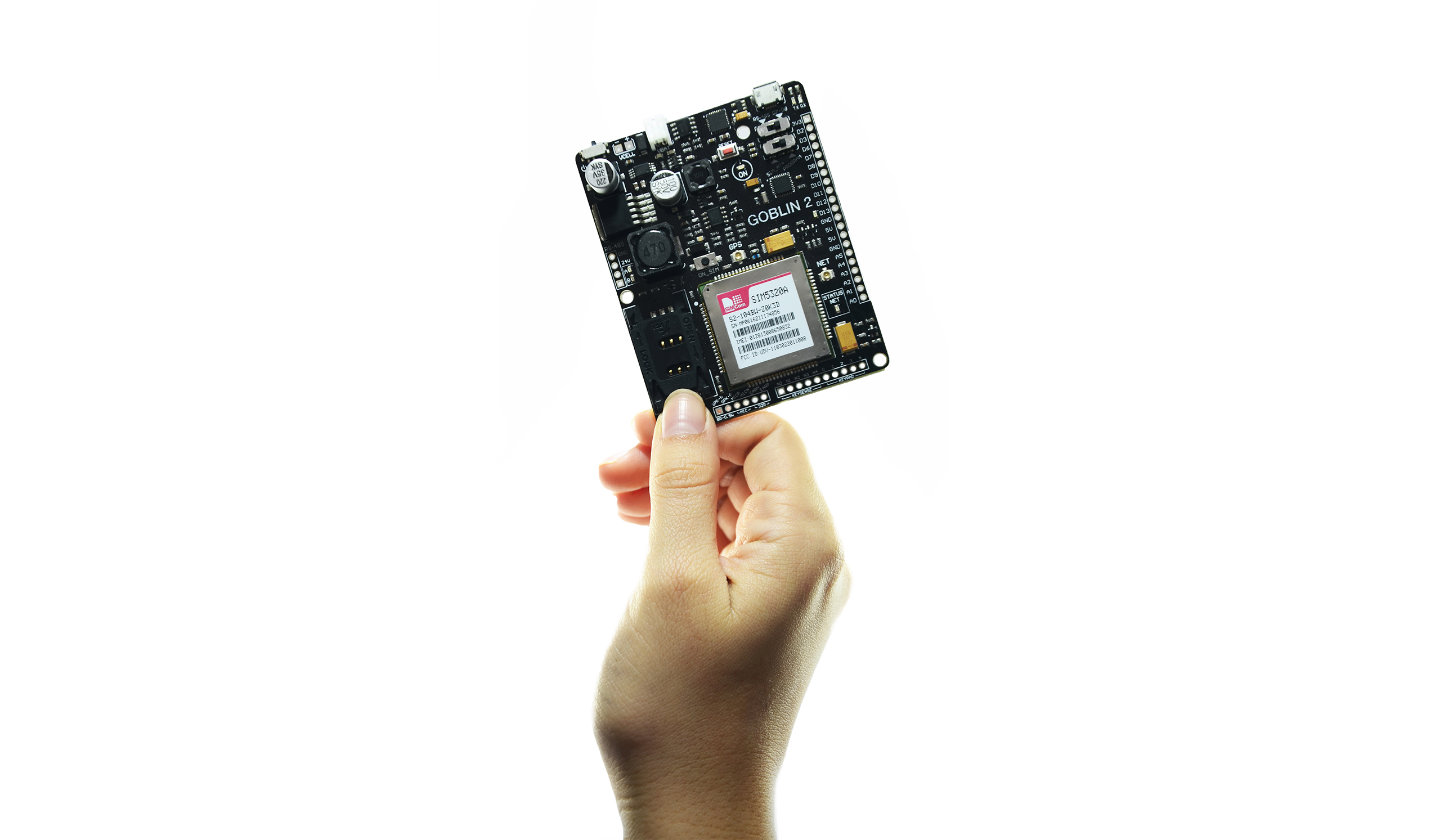

¿Qué es GOBLIN 2?

GOBLIN 2 es una tarjeta de desarrollo diseñada para ser autónoma en el internet de las cosas, cuenta con un módulo para controlar la carga de una batería de Li-Po de 3.7V a 4.2V, la cual puede cargarse mediante una celda solar o Micro-USB.

GOBLIN 2 es compatible con Arduino y ATMEL Studio, versátil en conectividad y lista para comunicación remota.

Cuenta con un Microcontrolador ATMEGA328P, 6 Puertos analógicos y 10 digitales de los cuales 5 funcionan como PWM, también integra conectividad por protocolo RS-485 y voltajes de salida de 24V, 5V y 3.3V ideal para sensores industriales o sensores con señales analógicas/digitales.

Su diseño para el Internet de las Cosas es gracias al SIM5320A que incorpora un enlace Dual-Band UMTS/HSDPA a 850/1900MHz y Quad-Band GSM/GPRS/EDGE a 850/900/1800/1900MHz y así poder tener la conectividad con servidores web mediante alguna red celular.

Al ser integrado este módulo SIM5320A están disponibles sus salidas para conectarle un teclado, micrófono/bocinas y USB para explotar la red celular, al alcance de tus necesidades e innovaciones.

¿Cuál es la función de GOBLIN 2?

Sirve para medir parámetros a distancia como temperatura, humedad o posición, entre muchos otros, dependiendo de las necesidades del proyecto. Funciona en lugares aislados donde la energía eléctrica es una limitante para la implementación de sistemas electrónicos.

Integra todo lo necesario para el monitoreo remoto, llevando a un servidor web y posteriormente a la plataforma web toda la información necesaria para monitorear variables en tiempo real.

Aplicaciones:

• Monitoreo de sensores industriales con protocolo RS-485.
• Telemetría.
• Monitoreo de vehículos.
• Sistemas con GPS.
• Monitoreo del clima.
• Sistemas de alarmas.
• Aplicaciones de domótica.
• Aplicaciones SMS, llamadas.
• Monitoreo de variables médicas.
• Controles a distancia.
• Y muchas más.

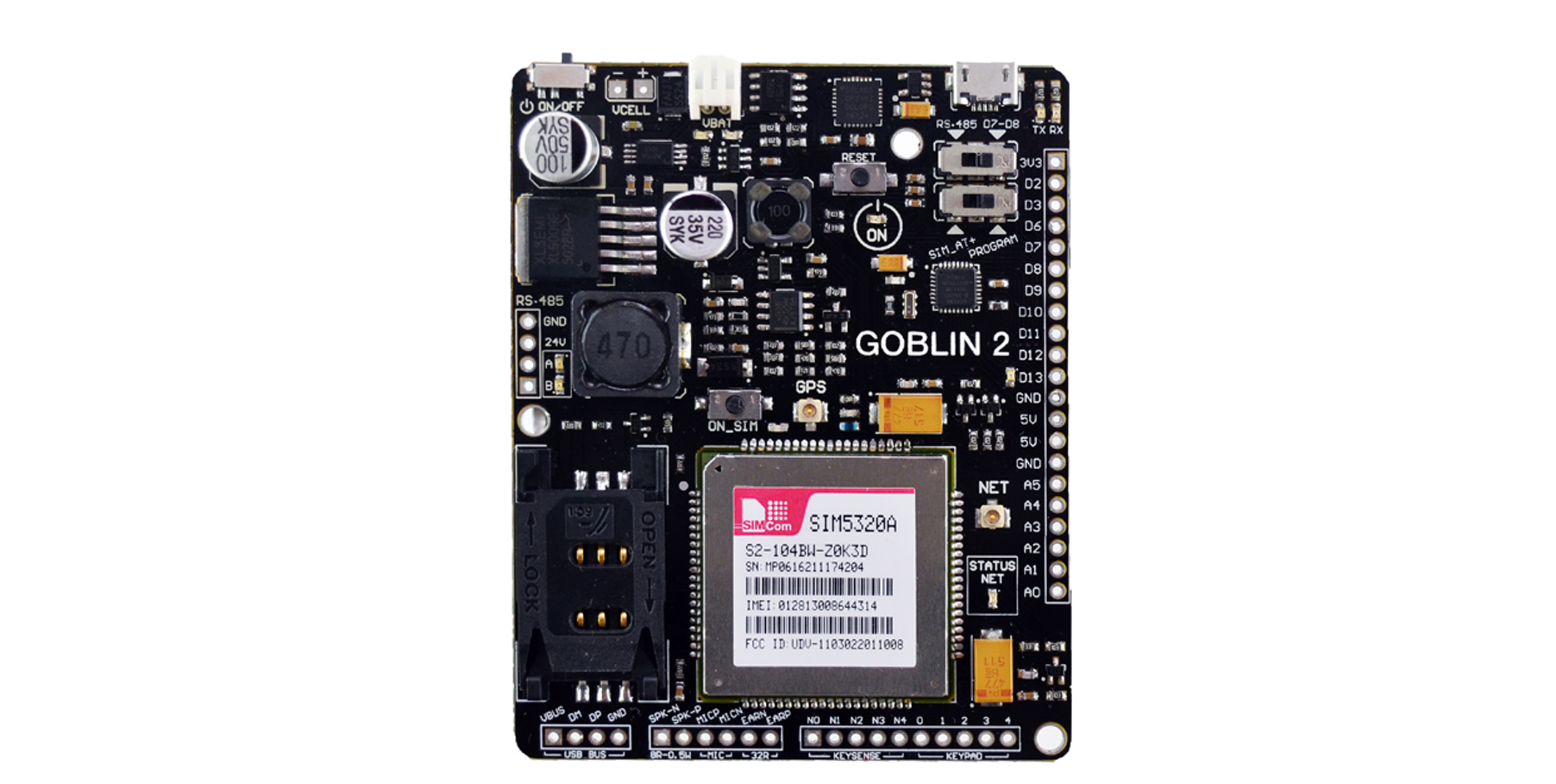

Incorporación del Hardware

Microcontrolador ATMEL328P

La incorporación del ATMEL328P es lo que ofrece GOBLIN 2 para empezar a desarrollar de una forma fácil y sencilla cualquier proyecto de Internet. Teniendo la opción de poder utilizarlo como ARDUINO UNO con la Interface Arduino y así poder explotarlo a las necesidades del proyecto.

Teniendo la opción de poder utilizarlo como ARDUINO UNO con la Interface Arduino y así poder explotarlo a las necesidades del proyecto. Cuenta con una velocidad de trabajo de 16MHz, una EEPROM de 1024B, flash de 32KB, entradas y salidas: como son 10 digitales (5 pueden funcionar como PWM), 6 analógicas y un indicador LED en el PIN 13.

Comunicación por MICRO-USB

GOBLIN 2 integra el CP2102 UART-USB de Silicon Labs con la intención de hacer más segura y rápida la comunicación del microcontrolador y el SIM5320A a través de la PC, ya sea windows ó MAC-OS.

Este circuito ayuda a programar a través de la PC con IDE de Arduino o Atmel studio, el microcontrolador Atmel328P para el desarrollo de los proyectos. De la misma manera ayuda a tener una comunicación directa con el SIM5320A desde la PC para un intercambio de comandos “AT+” de SIMCOM a través de un monitor serial genérico o de Arduino. Cuenta con indicadores LED´s para ver el intercambio de datos entre Goblin 2 y la PC.

Manejo de batería

El circuito de carga de batería de la GOBLIN 2, está diseñado para proporcionar un voltaje continuo de 4.2V a 1 Amp, el cual puede cargar una batería Li-Po de 3.7V.

Cuenta con dos LEDS indicadores de status de batería: LED azul “standby” indica que la batería se encuentra cargada mayor a un 95%, LED rojo “charger” indica que la pila se encuentra en modo carga y está por debajo de su 95%.

Es ideal para trabajar con voltaje proveniente del USB y una celda solar de 5V mayor a 200mA. Incorpora un conector PHR-2 compatible con las baterías Li-Po para una conexión rápida y segura.

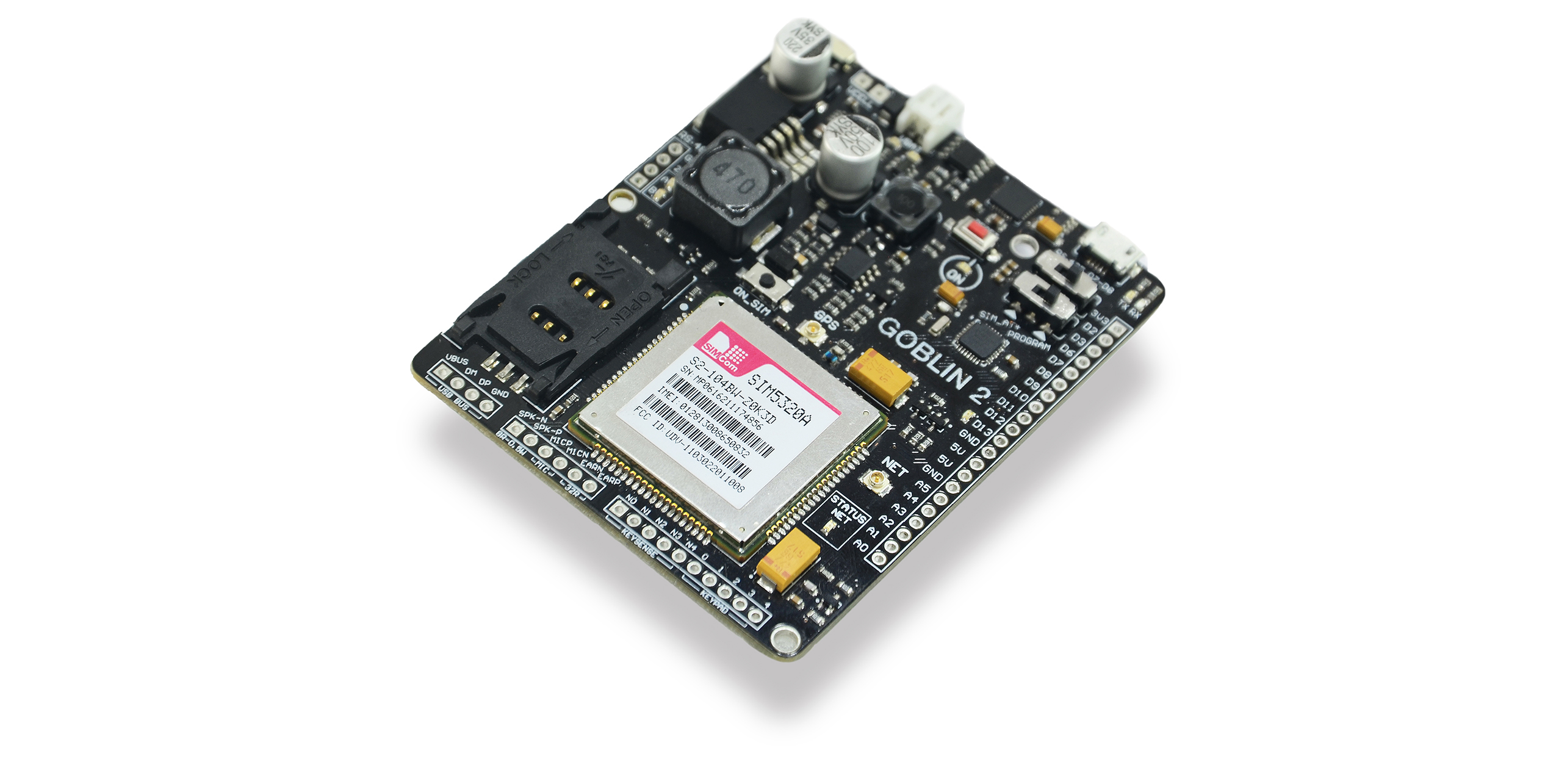

SIM5320A

Este módulo está diseñado para poder trabajar con una red celular Cuatribanda GSM(GPRS-EDGE) UMTS(HSDPA) a 850/900/1800/1900 Mhz y de esta forma enviar datos a una plataforma web para poder monitorear variables remotamente desde la GOBLIN 2.

Cuenta con conectores Jack SMD U.F.L para conectar antenas de GPS y de la RED GSM, un indicador LED para observar el estado de la red celular así como un botón de encendido manual.

Incluye salidas/entradas para conectar periféricos como un teclado, micrófono, bocinas y así explotar mejor la red celular.

Protocolo RS-485

Es un protocolo de comunicación utilizado en la mayoría de los sensores industriales. Puede soportar hasta 32 nodos, es decir, 32 sensores conectados a un sólo bus que funciona a 2 hilos (A Data(+), B Data(-)), puede tener una velocidad de hasta 10Mbps a 12 metros y 100Kbps a 1.200 metros (distancia máxima). Este protocolo está incluido en la GOBLIN 2 para tener intercambio de información con sensores industriales y así monitorear las variables necesarias en la industria o el proyecto de innovación. Se puede observar el estado de comunicación (transmitir – recibir) entre la GOBLIN 2 y el sensor industrial a través de indicadores LED´s.

Voltajes de salida 3.3V, 5V, 24V

GOBLIN 2 es capaz de proporcionar voltajes de salida de 3.3V a 300mA, 5V a 3Amp y 24V a 500mA partiendo de una batería de Li-Po de 3.7v o del MicroUSB, esto gracias a la integración de circuitos elevadores de voltaje con una eficiencia mayores al 90%. Ofreciendo el voltaje de 24V a sensores industriales, 5v a cargas como servomotores o sensores relacionados con este voltaje de alimentación y 3.3v para dispositivos de comunicación como RF, Wifi, sensores, entre otros.
